BSWF Typ SB 94 BE

Einsatzort: Strecke, Hindernis
10 ks sb94be

Leistungsklasse: H2–W1–C–VI 2

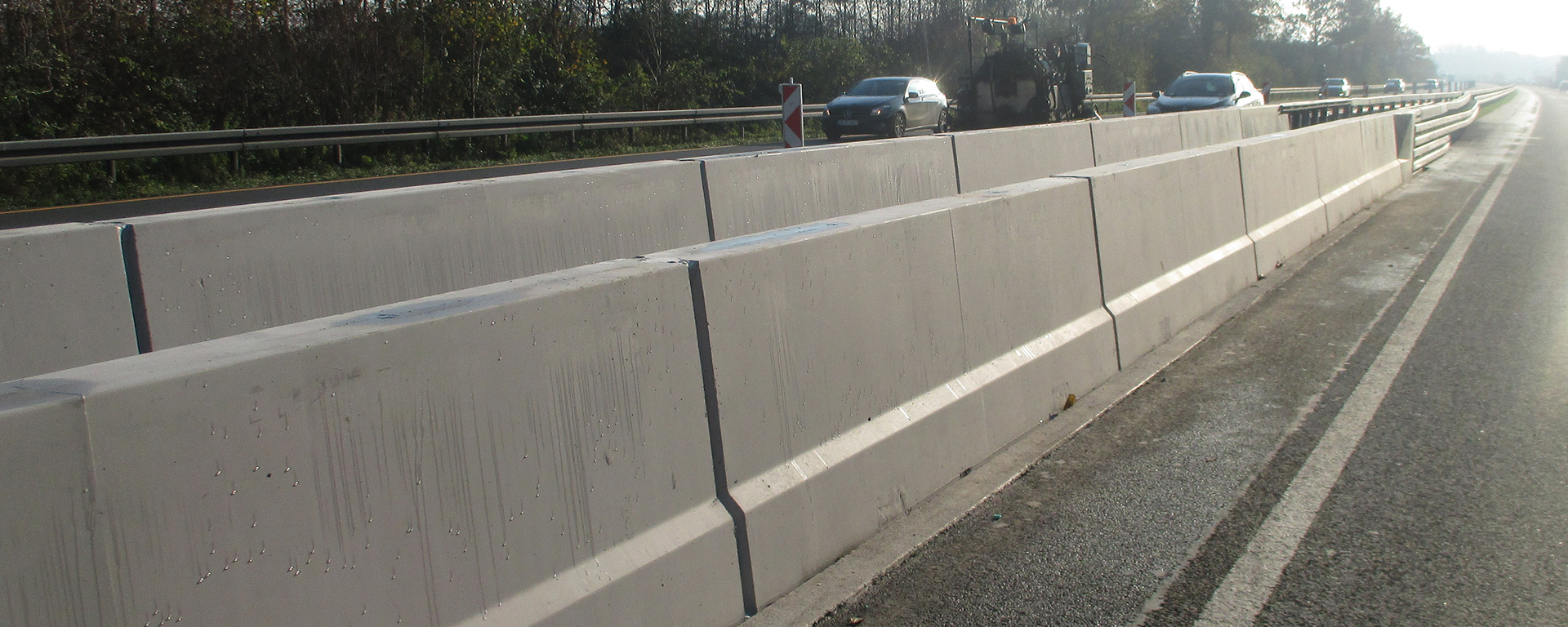

Doppelseitige BSWF, beidseitig wirkend. Aufstellfläche auf Asphalt oder Beton bei einsträngiger Wirkung im 4 cm oder 12 cm Tiefeinbau eingespannt. Schutzeinrichtung geeignet bei engen Platzverhältnissen.

 BSWF Typ SB 94 BE

Technische Übersichtsliste (TÜL) für FRS        SE: 1054
Leistungsklasse H2–W1–C–VI 2
Dynamische Durchbiegung 0,0 m
Fahrzeugeindringung VI N 0,7 m

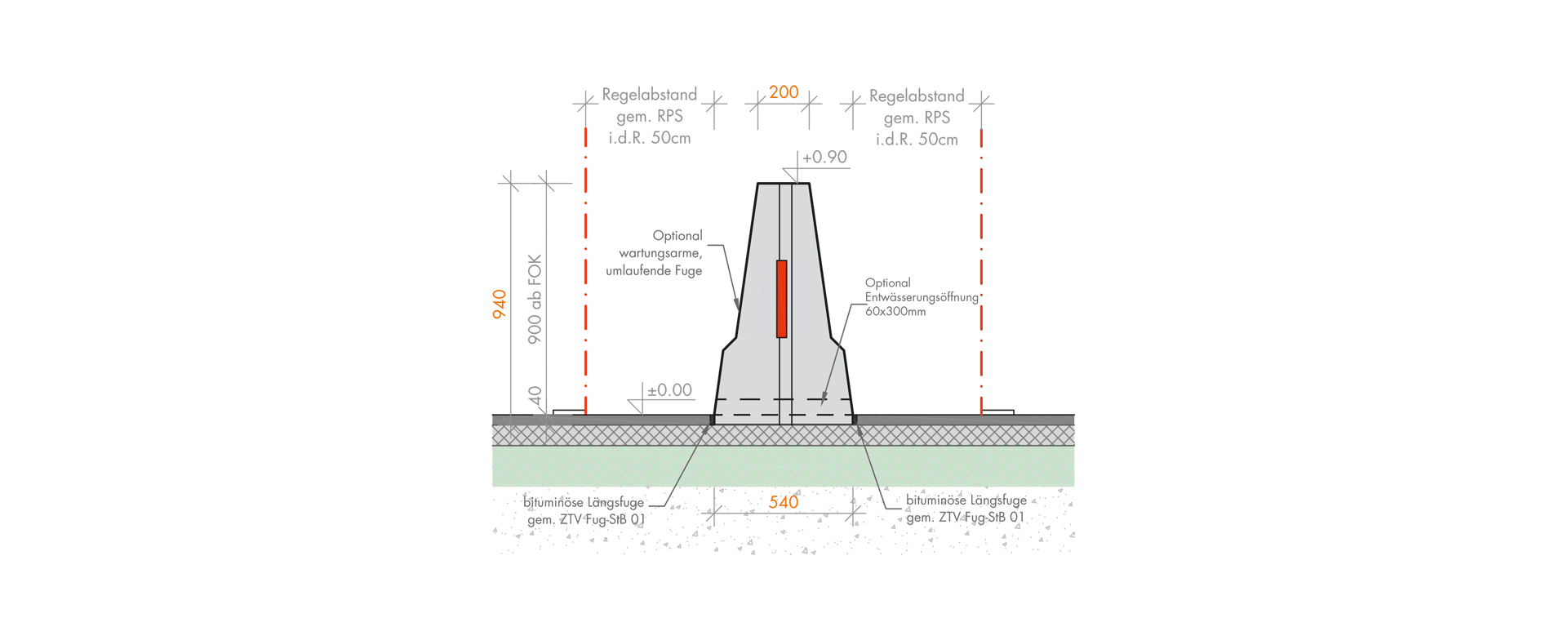

Bemaßung LxBxH 3,50 x 0,54 x 0,94 m
Gewicht/Stück ~ 2740 kg
Geprüfte Aufbaulänge 35 m
Untergrund / Unterlage Asphalt, Beton, Mineralgemisch



 Anschlussmöglichkeiten:
BSWF Typ SB 94 BE / SE 1054 3,50 m ÜE 5156 BSWF Typ NJ 93 BK / SE 1058
  17,50 m ÜE 5169 BSWF Typ NJ 85 HF / SE 1060
  3,50 m ÜE 5168 BSWF Typ NJ 93 KP / SE 1057
  3,50 m ÜE 5167 BSWF Typ NJ 85 BE/ SE 1056
  7,00 m ÜE 5166 BSWF Typ NJ 85 DF / SE 1055

Downloads:
BSWF Typ SB 94 BE (Strecke)
BSWF Typ SB 94 BE (Hindernis)
PDF Systemübersicht

Links zu Referenzprojekten:
A42 FRS, AS Bottrop-Süd      A565 BW Gerhard-Domagk-Straße, Bonn      A31 Schutzeinrichtungen, Dorsten
