BSWF Typ NJ 93BK

Einsatzort: Strecke, Hindernis
BSWF Typ NJ 93BK

Leistungsklasse: H2–W2–B–VI 2

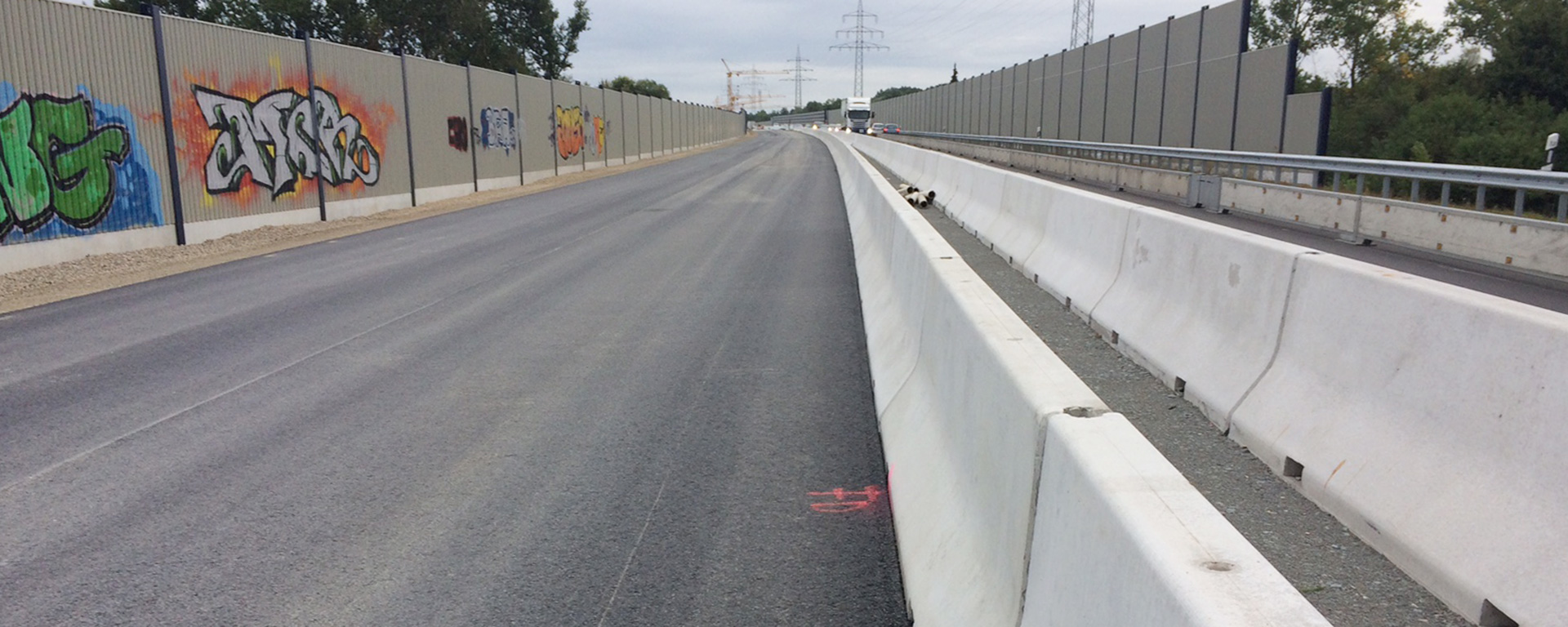

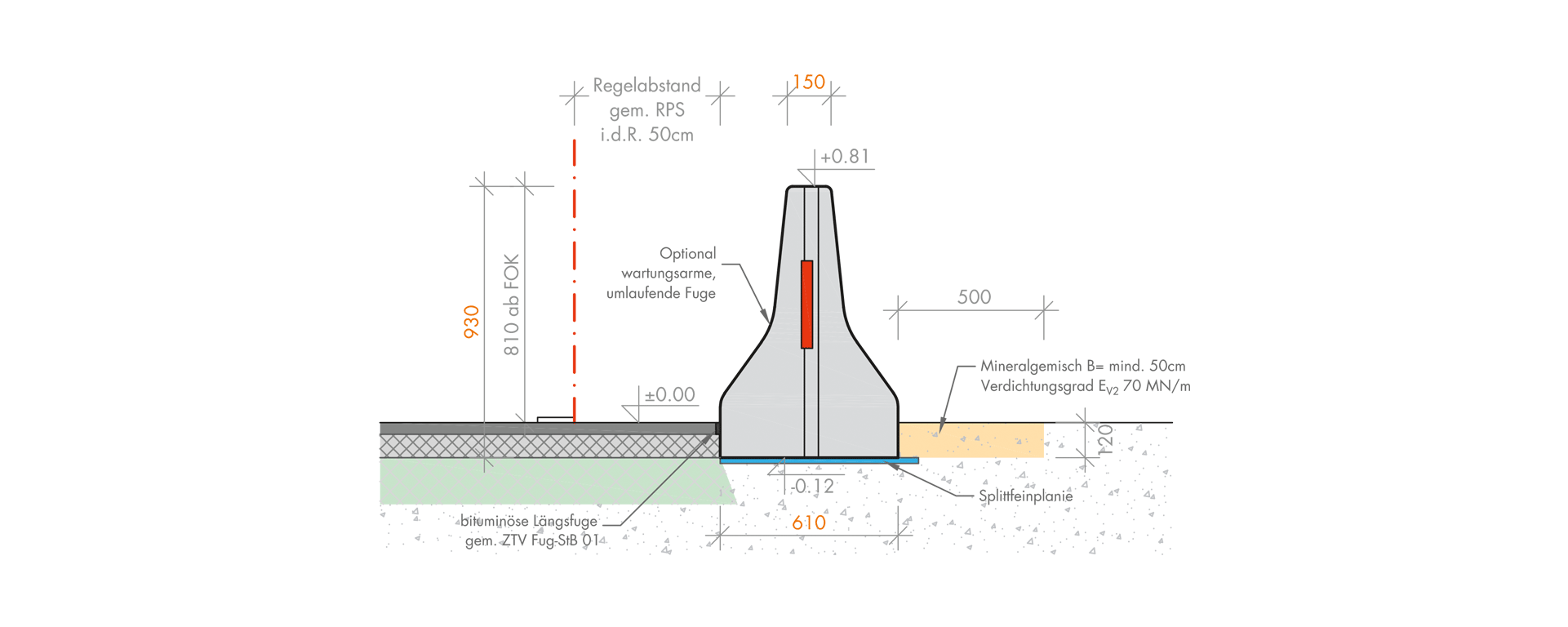

Doppelseitige BSWF, einseitig wirkend, im 12 cm Tiefeinbau an Belagskante, verbundfrei, ohne zusätzliche Verbindung mit dem Untergrund.
Das Aufstellen der BSWF erfolgt vor dem Einbau der Binder- und Deckschicht auf Gründungshöhe der ATS. Für den Doppelnutzen als TSE und SE geeignet.

BSWF Typ NJ 93BK

Technische Übersichtsliste (TÜL) für FRS        SE: 1058
Leistungsklasse H2–W2–B–VI 2
Dynamische Durchbiegung 0,1 m
Fahrzeugeindringung VI N 0,7 m
Bemaßung LxBxH 3,50 x 0,61 x 0,93 m
Gewicht/Stück ~ 2660 kg
Geprüfte Aufbaulänge 35 m
Verdichtungsgrad (Hinterfüllung 12 cm) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Mineralgemisch / Ev2 45 - 70MN/m2



 Anschlussmöglichkeiten:
BSWF Typ NJ 93 BK / SE 1058 14,00 m ÜE 5153 BSWF Typ NJ 85 HF / SE 1060
  0,00 m ÜE 5161 BSWF Typ NJ 93 KP / SE 1057
  0,00 m ÜE 5158 BSWF Typ NJ 85 BE/ SE 1056
  3,50 m ÜE 5156 BSWF Typ Step 94 BE / SE 1054
  0,00 m ÜK 4031 BSWF Typ NJ 81 DV / SE 1053
  7,00 m ÜE 5237 BSWF Typ NJ 127 BK /SE 1184
  14,00 m ÜK 4053 BSWF Typ NJ 122 BK-30 / SE 1075
  10,50 m ÜE 5155 BSWF Typ SB 90 BW / SE 1059
  3,50 m ÜK 4039 BSWF Typ NJ 81 BW 101 / SE 1069
  10,50 m ÜE 5157 BSWF Typ NJ 115 BW 101 / SE 1072
  3,50 m ÜE 5154 BSWF Typ NJ 85 DF / SE 1055
  10,50 m ÜE 5159 BSWF Typ NJ 119 DM / SE 1073
  3,50 m ÜE 5160 BSWF Typ SB 90 DV / SE 1052



Downloads:
PDF BSWF Typ NJ 93BK (Strecke)
PDF BSWF Typ NJ 93BK (Hindernis)
PDF Systemübersicht

Links zu Referenzprojekten:
B4 Ortsumgehung Gifhorn           Ersatzneubau Brücke Deutzer Ring, Köln           A45 Mittelstreifen "Kalteiche" Haiger
