BSWF Typ NJ 85HF

Einsatzort: Strecke
07 ks nj85hf

Leistungsklasse: H2–W5–B–VI 3

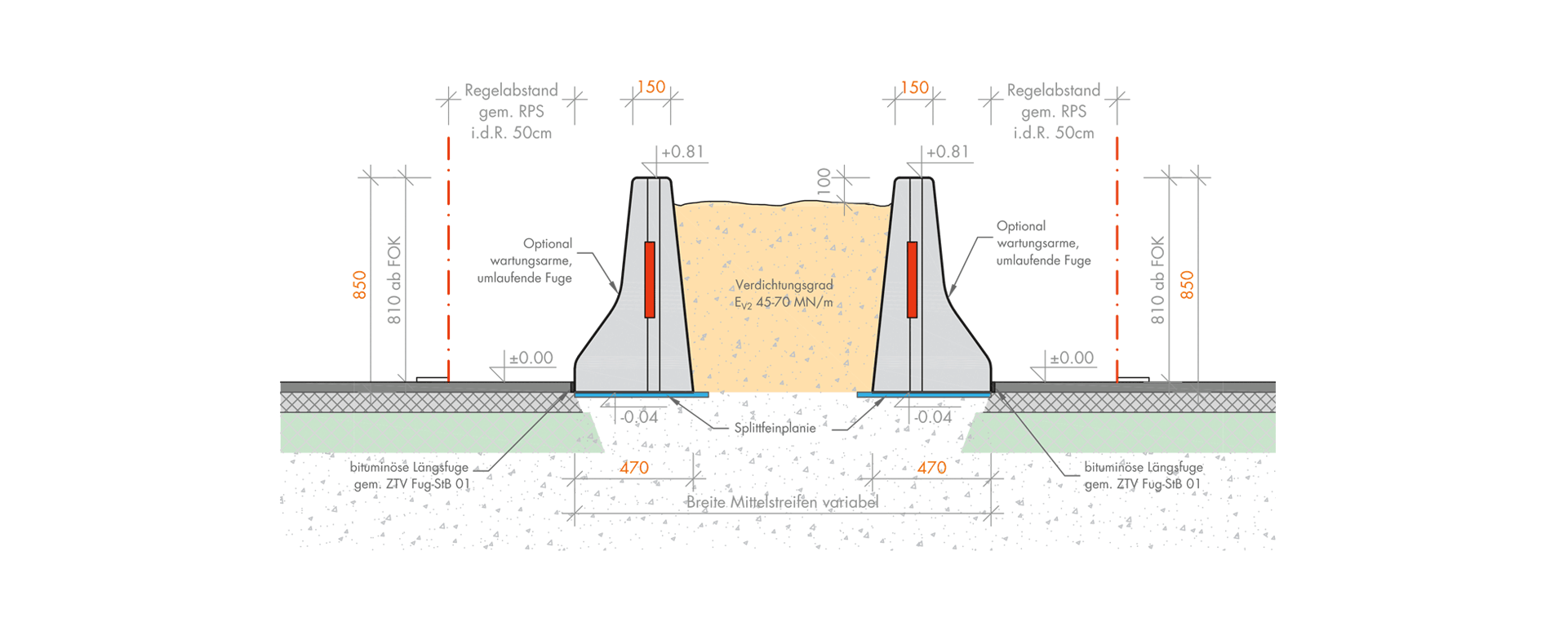

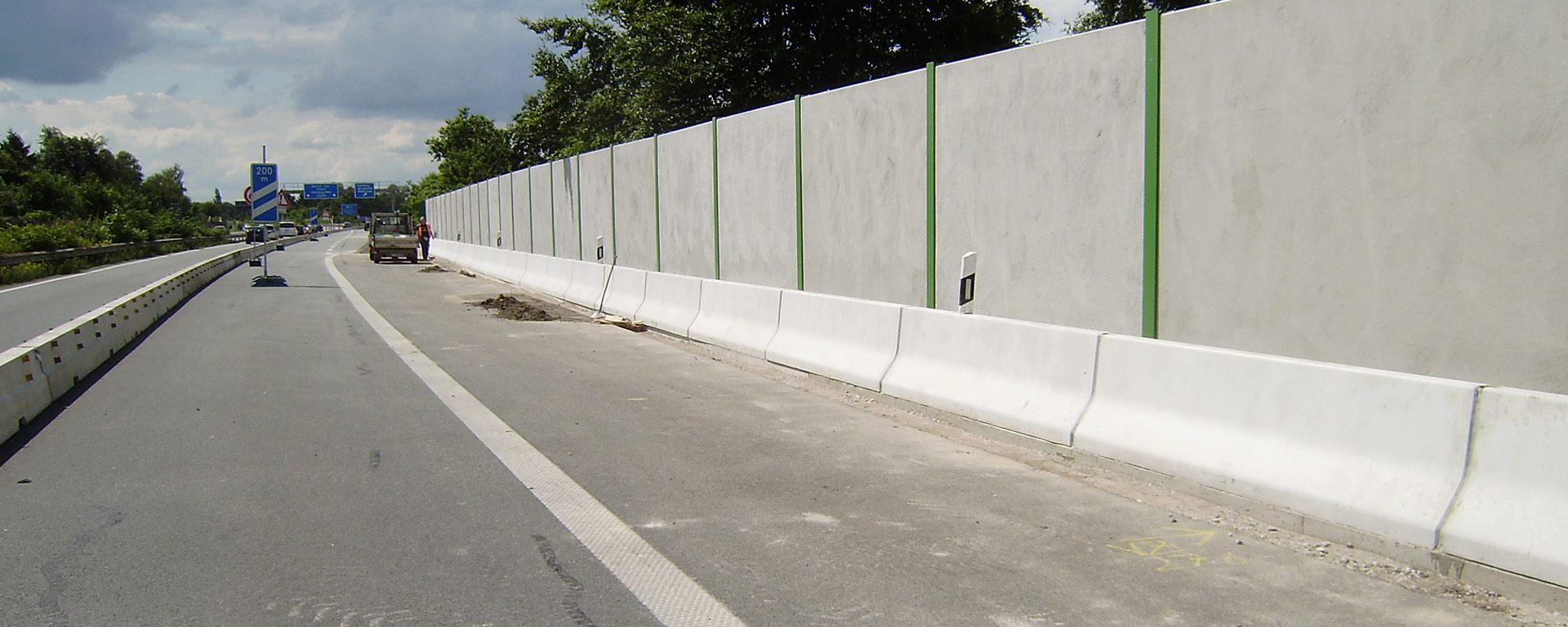

Einseitige BSWF, gemeinsam wirkend, in klassischem Trogeinbau (hinterfüllt), verbundfrei, ohne zusätzliche Verbindung mit dem Untergrund. Auch geeignet am äußeren Fahrbahnrand vor Lärmschutzwänden.
Im Bereich hinterfüllter Schutzeinrichtungen kann die Aufstellfläche abweichend zur Erstprüfung auch auf Beton oder Asphalt erfolgen. Der Tiefeinbau ist auch mit 4 cm / 12 cm für eine gezielte Wasserführung ohne zusätzliche Massnahmen möglich, z.B. hinter Pendel-/ Entwässerungsrinnen.

BSWF Typ NJ 85HF

Technische Übersichtsliste (TÜL) für FRS        SE: 1060
Leistungsklasse H2–W5–B–VI 3
Dynamische Durchbiegung 0,0 m
Fahrzeugeindringung VI N 0,9 m
Bemaßung LxBxH 3,50 x 1,65 x 0,85 m
Gewicht/Stück ~ 2020kg
Geprüfte Aufbaulänge 56 m
Verdichtungsgrad (Hinterfüllung) Mineralgemisch / Ev2 70MN/m2
Untergrund / Unterlage Mineralgemisch / Ev2 45 - 70MN/m2



 Anschlussmöglichkeiten:
BSWF Typ NJ 85 HF / SE 1060 14,00 m ÜE 5153 BSWF Typ NJ 93 BK / SE 1058
  14,00 m ÜE 5175 BSWF Typ NJ 85 BE / SE 1056
  17,50 m ÜE 5169 BSWF Typ SB 94 BE / SE 1054
  10,50 m ÜE 5195 BSWF Typ NJ 85 DF / SE 1055

Downloads:
PDF BSWF Typ NJ 85HF
PDF Systemübersicht
