BSWF Typ NJ 122BK-30
- Einsatzort: Strecke
Leistungsklasse: H2–W3–B–VI 2

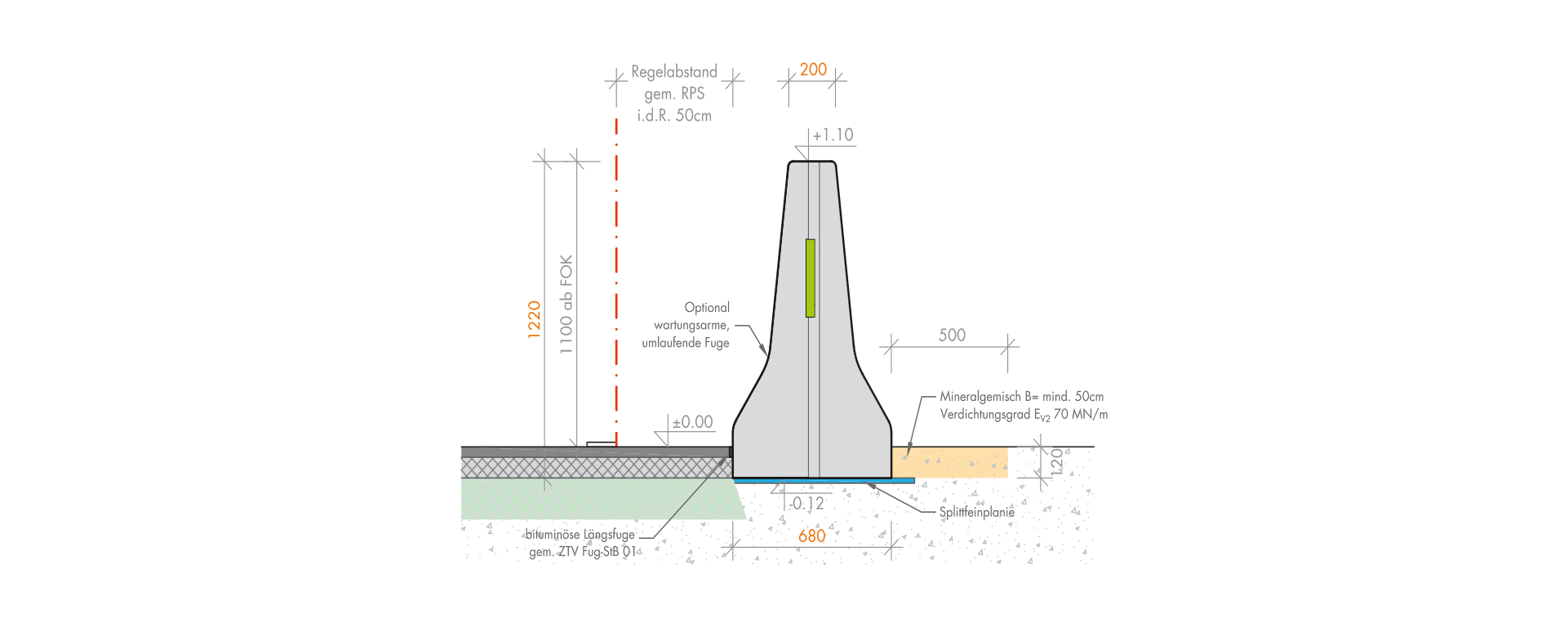

Doppelseitige BSWF, einseitig wirkend, im 12 cm Tiefeinbau an Belagskante, verbundfrei, ohne zusätzliche Verbindung mit dem Untergrund. Besonders geeignet für offene Trogbauweise.
Der Tiefeinbau ist auch mit 4 cm / 12 cm für eine gezielte Wasserführung ohne zusätzliche Massnahmen möglich, z.B. hinter Pendel-/Entwässerungsrinnen.
Technische Übersichtsliste (TÜL) für FRS SE: 1075
| Leistungsklasse | H4b–W4–B–VI 8 |
| Dynamische Durchbiegung | 0,5 m |
| Fahrzeugeindringung VI N | 3,2 m |
| Bemaßung LxBxH | 3,50 x 0,68 x 1,22 m |
| Gewicht/Stück | ~ 3920 kg |
| Geprüfte Aufbaulänge | 56 m |
| Verdichtungsgrad (Hinterfüllung 12 cm) | Mineralgemisch / Ev2 70MN/m2 |
| Untergrund / Unterlage | Mineralgemisch / Ev2 45 - 70MN/m2 |
Anschlussmöglichkeiten:
| BSWF TYP NJ 122 BK-30 / SE 1075 | 14,00 m | ÜK 4053 | BSWF TYP NJ 93 BK / SE 1058 |
| 6,00 m | ÜE 5109 | BSWF TYP NJ 110 BW-30 / SE 1076 |
