BSWF Typ NJ 110BW-30

Einsatzort: Bauwerk

Leistungsklasse: H4b–W3–B–VI 8

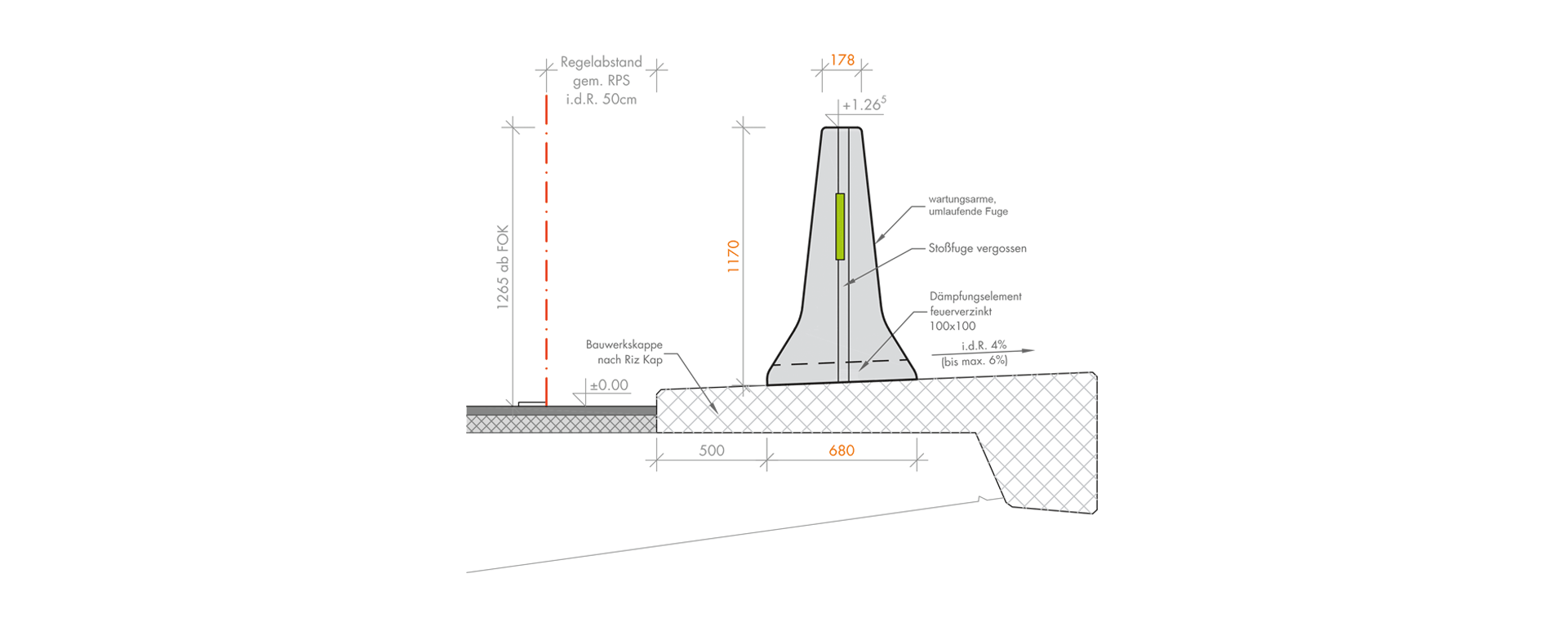

Doppelseitige BSWF, einseitig wirkend. Schutzeinrichtung auf Bauwerkskappe bis max. 6% Neigung. Die Einleitkräfte sind gemäß DIN Fachbericht 101 Klasse B. Lasterhöhungsfaktoren für Anprallheftigkeitsstufen siehe Technische Übersichtsliste (TÜL), zusätzliche Anforderungen auf BW. Aufstellung an Vorderkante Schrammbord bzw. Bauwerkskappe möglich siehe ZTV FRS. BSWF Typ NJ 110BW-30

Technische Übersichtsliste (TÜL) für FRS        SE: 1076
Leistungsklasse H4b–W3–B–VI 8
Einleitkraft nach DIN FB 101 Klasse B
Dynamische Durchbiegung 0,4 m
Fahrzeugeindringung VI N 3,0 m
Bemaßung LxBxH 6,00 x 0,68 x 1,17 m
Gewicht/Stück ~ 5440 kg
Geprüfte Aufbaulänge 48 m
Untergrund / Unterlage BW-Kappe bis max. 6% Neigung



 Anschlussmöglichkeiten:
BSWF TYP NJ 110 BW-30 / SE 1076 6,00 m ÜE 5019 BSWF Typ NJ 122 BK-30 / SE 1075
